690V有源滤波器装置 WEN-PQ-APF
690V有源滤波器柜（APF柜）
工作原理
690V低压有源电力滤波器（APF：Active Power Filter）装置适用于低压690V配电系统，以并联的方式接入电网，通过实时检测负载的谐波分量，采用PWM变换技术，将与谐波和分量大小相等，方向相反的电流注入供配电系统中。实现抑制谐波功能的设备，使供电系统满足《GB/T 14549-93 电能质量共用电网谐波》要求。

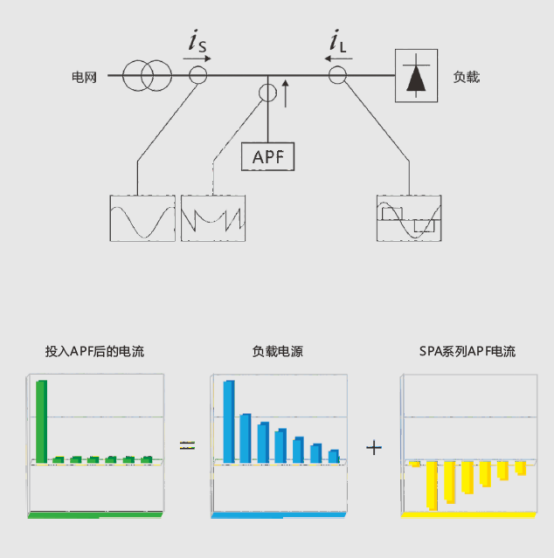

APF工作原理示意图
技术参数
系统参数 | |
额定电压 | 690×(1±20%) V |
额定频率 | 50×(1±10%) Hz |
接线方式 | 三相三线 |
性能指标 | |
单设备容量 | 100A、150A、200A、250A、300A、350A、400A 、450A、600A |
可滤除谐波次数 | 2次~25次全部或可自选定谐波次数 |
谐波补偿率 | 可高达95%（设备容量范围内） |
全响应时间 | ≤10ms |
有功功率损耗 | ＜3% |
并机运行能力 | 整机最多10台 |
保护 | 过流、过热、过压等多项保护功能 |
环境条件 | |
环境温度 | 工作温度：-25℃～50℃（更高温度可降容使用） 储存温度：-40℃～60℃ |
环境湿度 | 15%～90%（20℃） |
海拔高度 | <1000m，1000 米以上降额使用 |
使用场所 | 室内 |
机械特性 | |
安装倾斜度 | ＜5度 |
材质 | 覆铝锌 |
通讯显示 | |
通讯接口及通讯方式 | RS485 |
