可控硅开关/晶闸管开关WEN-PQ-KG

1、工作原理

低压动态无功补偿投切开关，可控硅开关是一种“过零触发”的晶闸管开关，投切开关主回路采用反并联晶闸管模块，控制电路板由触发，光电隔离及逻辑控制等组成，调节器组合了散热器、风机、温度控制等，具有温控启动风机，过温保护功能。

投切开关采用“过零触发”的原理，投入电容器时无涌流，动态响应时间≦20ms，是一种用于电容器投切的电力电子开关。

2、使用条件

1）环境温度：-25℃ 至 +60℃

2）海拨高度：不超过2000M

3）大气条件：空气湿度不超过90%

4）环境条件：介质无导电尘埃

3、技术参数

基本参数

额定电压：400V/690V

额定频率：50Hz/60Hz

额定容量：20KVAR～60KVAR等多种规格

控制电压：DC 12V/10mA  由控制器自身提供控制电压

动态响应时间：≤20ms

外形尺寸(L×W×H)：216×119×185mm

安装孔位尺寸：198×35mm

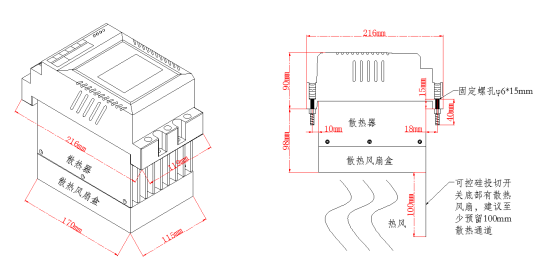

4、外形图

5、接线方法：

主回路：L1、L2、L3：电源接入端；  C1、C2、C3：接至电容器端

控制回路：K＋端：控制电压的正端，K-端：控制电压的负端

工作电源：L端：相线（任意一相），N端：零线端，分三种情况：

（1）当系统电压为380V时，订货时未注明的默认为内部取电，不需要接L，N线（接了也不影响）。

（2）当系统电压为690V时，工作电源为220V，要求L，N线上接入220V（由用户配变压器）

（3）某些特殊场合（系统电压220V或电压特别低，波动特别大），要求外配的直流开关电源供电，则L，N端会改成V+，V—端，分别接入开关电源的正负端。

6、特别提示

可控硅开关/晶闸管开关没有接入电容器或假负载时，上电后一般会引起放电指示灯燃亮，这是由于在可控硅两端并联了RC阻容吸收回路，造成放电指示灯燃亮。当然接入电容器后，一般不会燃亮。极个别的场合可能引起微亮，这是由于个别可控硅的漏电流偏大造成的，一般是无害的。

用户做电容柜出厂试验时，如果不方便带电容器试验，建议用3只150W白炽灯泡进行，接成星形接法，接到调节器输出端作为假负载进行投切试验。
